地暖系统壁挂炉无源联动装置作用

2020-07-30 鸿杰舒适家 614

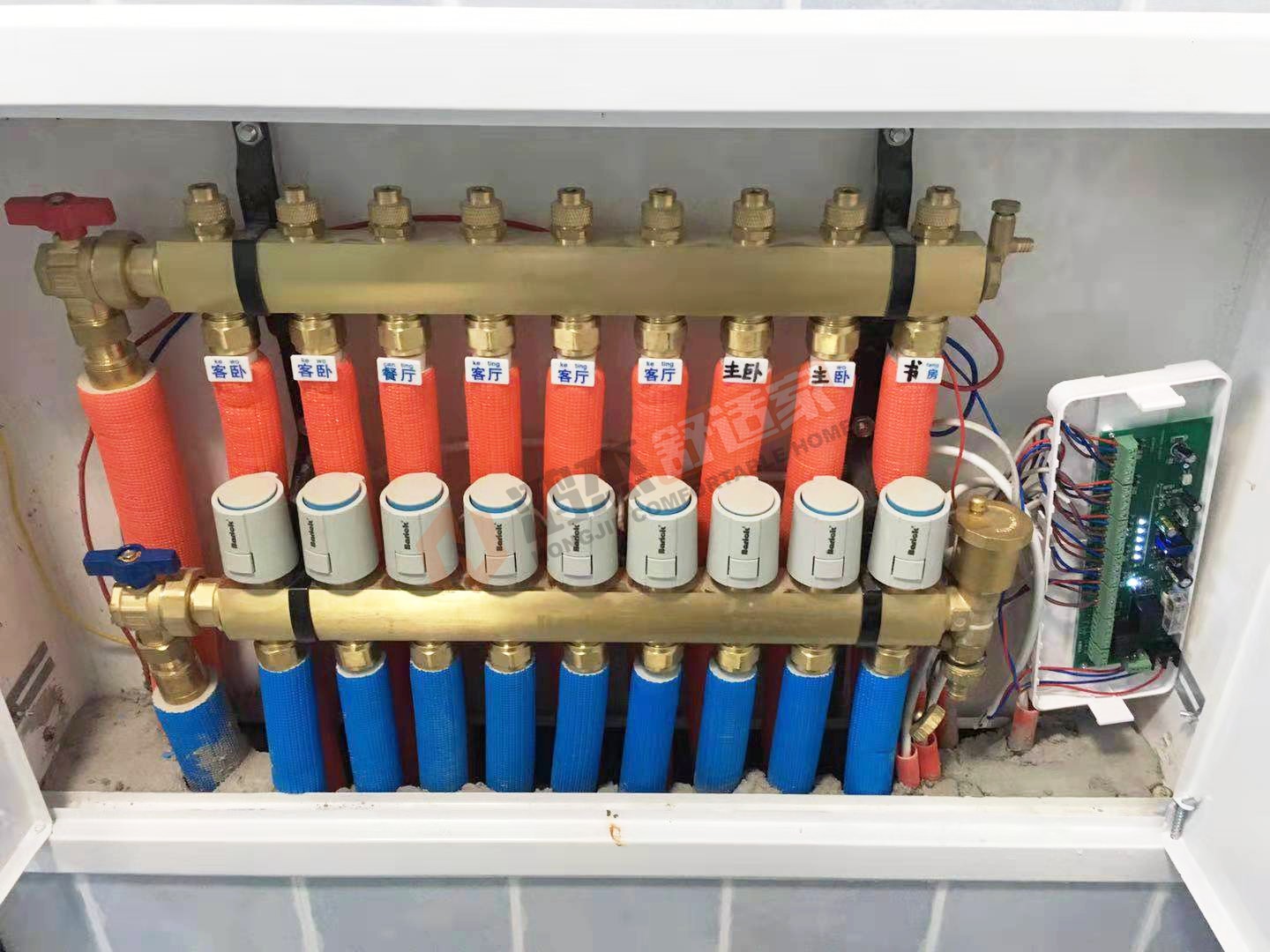

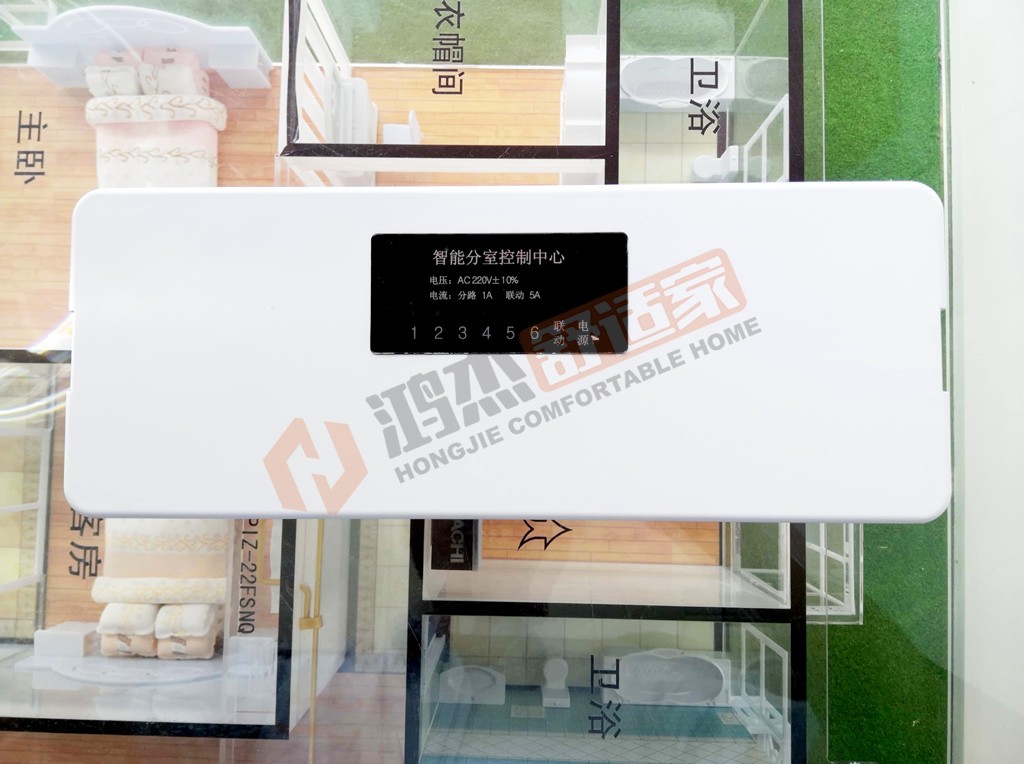

什么是联动控制器,如下图:一般安装在分集水器边上。

图片关键词  图片关键词

联动控制器有什么作用呢?

先说一下壁挂炉的工作原理:有加热需求,壁挂炉才点火,没有加热需求,壁挂炉就停火,那么壁挂炉点火或停火的判断依据是什么呢? 就是看回水温度!回水温度低,说明有加热需求,锅炉就点火;回水温度高,说明不需要加热了,否则会超过出水温度设定,锅炉就停火。当D一次开启地暖,因为地面都是冷的,锅炉回水温度很低,所以锅炉会一直持续加热,等地面开始热起来了,每个房间的温度达到了温控面板设定值,温控面板给信号到热电阀,热电阀把集水器的阀芯关闭,这时候地暖回路被关闭,热水不能再进入地下管路中循环,但是这时候锅炉里的水泵还在运转,于是产生压力差,这时候系统内的压差旁通阀被打开,锅炉刚刚烧好的高温热水直接通过旁通阀回到回水管,锅炉检测到回水管水温过高,锅炉停火,停止工作。过了一会儿,锅炉回水管里的热水慢慢变冷,锅炉检测到水温低了,重新点火加热,但是地暖因为蓄热层的缘故室内温度短时间不会波动,所以此时温控面板还是关闭状态,热电阀也是关闭状态,锅炉刚烧热的水又直接通过旁通阀回到了回水管,锅炉检测到回水温度升高,又停火。然后就这样反复的点火停火。这种点火完全没有必要的,浪费天然气。

联动控制器的工作原理:

当所有的温控面板都到达设定温度后,会给信号到联动控制器,联动控制器再给信号到锅炉,锅炉直接停火,此时锅炉的停火不再是检测回水温度了,而是直接受电信号控制了,变成了一个类似开关的原理。等到室内至少有一个温控面板打开的时候,锅炉才会重新点火。在这个期间锅炉就不再会出现那种点火停火点火停火的情况了。当然联动控制器还有其他一些功能,当有温控面板打开后,会有3分钟左右延迟再通知锅炉点火,原因是热电阀的打开需要几分钟(受热膨胀)。

总结下联动控制器的作用,简单的说,让锅炉不再无效点火,节约一定的能耗。所以推荐地暖系统里增加联动控制器,虽然稍微增加点初期预算,但是后期使用中还是很有用的。
